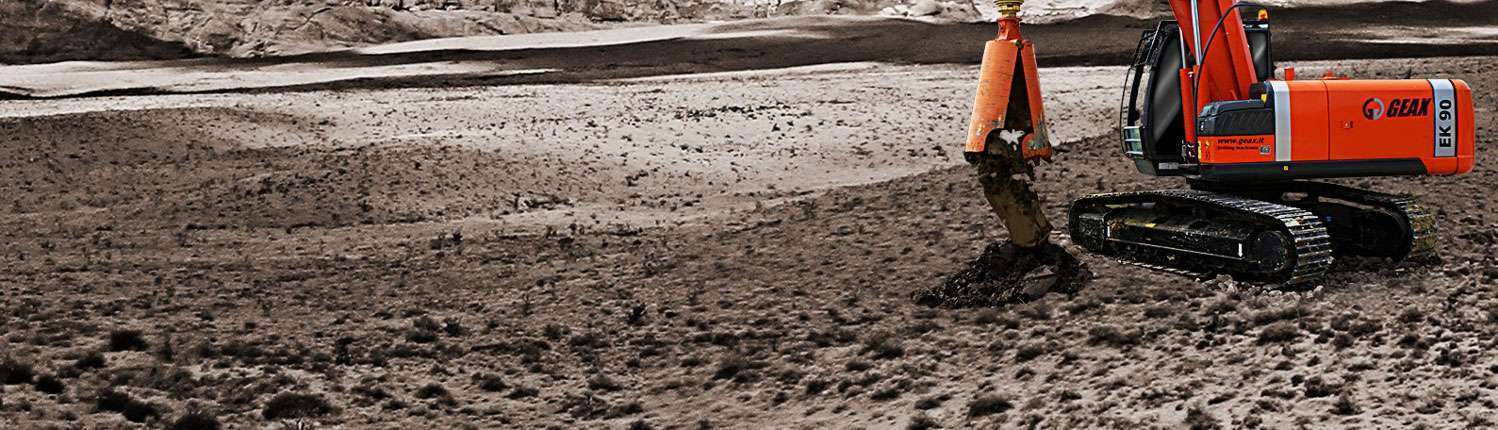

Perforatrici GEAX Serie EK – Piattaforme multi-funzione per ogni tipo di perforazione
La Serie EK di GEAX rappresenta una piattaforma di perforazione multi-funzione progettata per offrire la massima versatilità operativa.
Ogni macchina può essere configurata per lavorare in diverse modalità di perforazione, tra cui:
asta telescopica, elica continua CFA, benna per diaframmi, soil mixing, soil displacement, vibratore idraulico e martello idraulico.
Le perforatrici GEAX EK sono sviluppate per garantire facilità d’uso e flessibilità, qualità fondamentali in un mercato in continua evoluzione che richiede soluzioni specifiche per ogni tipologia di cantiere.
La trasformazione della macchina da una configurazione all’altra avviene tramite kit dedicati, sfruttando un’architettura modulare che rende la conversione rapida, semplice ed economicamente vantaggiosa.
La gamma EK comprende diversi modelli, da 10 a 35 tonnellate, capaci di coprire la maggior parte delle esigenze operative in ambito di fondazioni, consolidamenti e perforazioni speciali.
– Piattaforma multi-funzione
– Conversione rapida con kit modulari
– Ampia gamma di modalità operative
– Modelli da 10 a 35 tonnellate
– Ideale per CFA, diaframmi, soil mixing e vibro-displacement

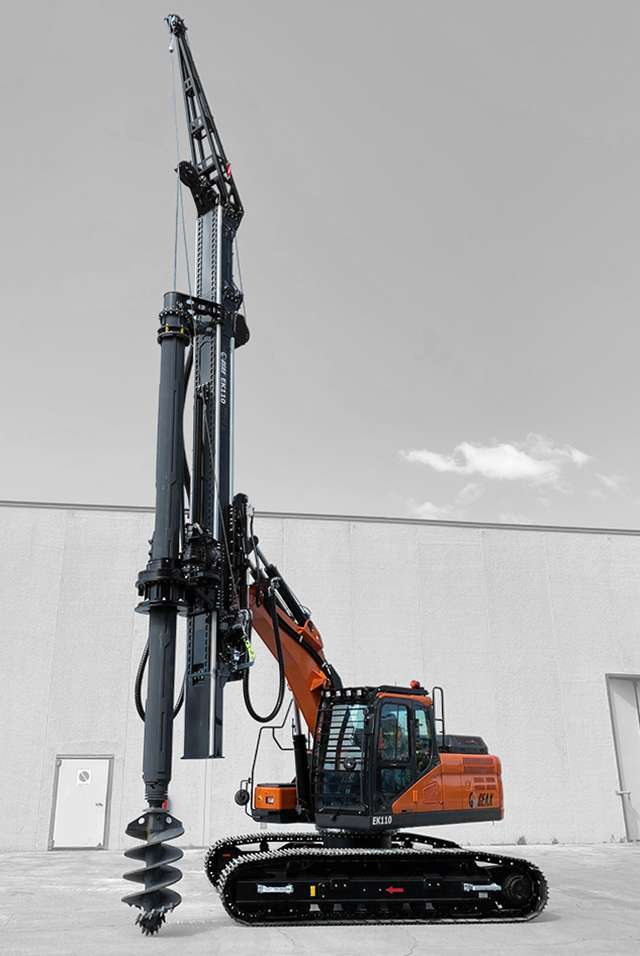

EK110
| Base | |
| Potenza motore | 124 kW – 166 hp |
| Lunghezza sottocarro | 4.504 mm |
| Larghezza sottocarro | 2.540 / 2.990 / 2.550-3.700 mm |
| Torre | |
| Inclinazione in avanti | >10° |
| Inclinazione indietro | >10° |
| Inclinazione laterale | ±5° |
| Corsa verticale torre | 2.250 mm |
| Rotary | |
| Coppia nominale | 107 kNm |
| Velocità di rotazione | 10 ÷ 35 rpm – scarico: 70 rpm |
| Corsa rotary | 2.000 mm |
| Argani | |
| Tiro argano principale | 120 kN |
| Tiro argano ausiliario | 52 kN |
| Spinta/tiro | |
| Forza di spinta | 150 kN |
| Forza di estrazione | 165 kN |
| Corsa totale rotary | 4.250 mm |
| Perforazione | |
| Diametro massimo | 1.800 mm |
| Profondità massima* | fino a 46 m |
| Altezza min di lavoro* | 8.650 mm |
| Trasporto | |
| Lunghezza | 12.000 mm |
| Larghezza | 2.540 mm |
| Altezza | 3.150 mm |
| Peso | da 29.800 kg |

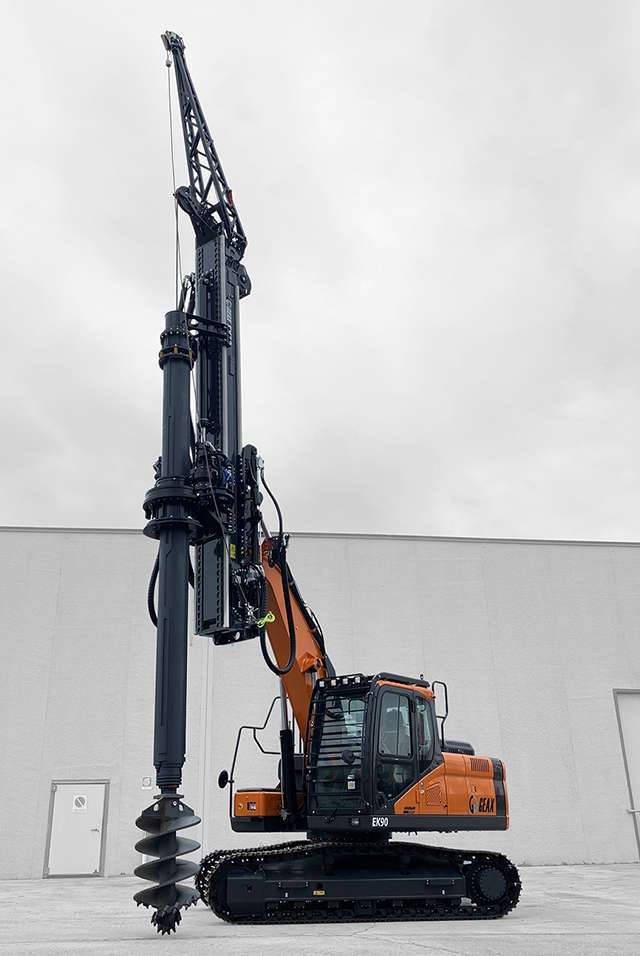

EK90
| Base | |
| Potenza motore | 97.4 kW – 131 hp |
| Lunghezza sottocarro | 4.065 mm |
| Larghezza sottocarro | 2.490 mm |
| Torre | |
| Inclinazione in avanti | >10° |
| Inclinazione indietro | >10° |
| Inclinazione laterale | ±5.5° |
| Corsa verticale torre | 2.250 mm |
| Rotary | |
| Coppia nominale | 87 kNm |
| Velocità di rotazione (6) | 10 ÷ 30 rpm – scarico: 65 rpm |
| Corsa rotary | 2.000 mm |
| Argani | |
| Tiro argano principale | 110 kN |
| Tiro argano ausiliario | 50 kN |
| Spinta/tiro | |
| Forza di spinta | 145 kN |
| Forza di estrazione | 165 kN |
| Corsa totale rotary | 4.250 mm |
| Perforazione | |
| Diametro massimo | 1.500 mm |
| Profondità massima | fino a 30 m |
| Altezza min di lavoro* | 6.900 mm |
| Trasporto | |
| Lunghezza | 11.000 mm |
| Larghezza | 2.490 mm |
| Altezza | 3.150 mm |
| Peso | 28.000 kg |

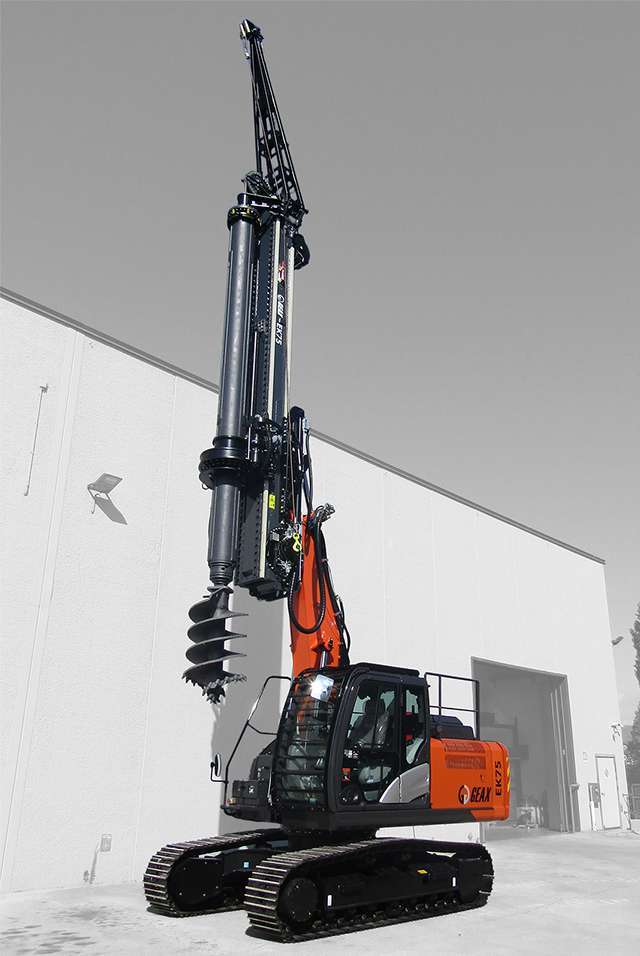

EK75
| Base | |
| Potenza motore | 97.4 kW – 131 hp |
| Lunghezza sottocarro | 4.065 mm |
| Larghezza sottocarro | 2.490 mm |
| Torre | |
| Inclinazione in avanti | >10° |
| Inclinazione indietro | >10° |
| Inclinazione laterale | ±5.5° |
| Corsa verticale torre | 2.250 mm |
| Rotary | |
| Coppia nominale | 70 kNm |
| Velocità di rotazione | 10 ÷ 70 rpm |
| Corsa rotary | 1.400 mm |
| Argani | |
| Tiro argano principale | 110 kN |
| Tiro argano ausiliario | 50 kN |
| Spinta/tiro | |
| Forza di spinta | 135 kN |
| Forza di estrazione | 135 kN |
| Corsa totale rotary | 3.650 mm |
| Perforazione | |
| Diametro massimo | 1.500 mm |
| Profondità massima | fino a 37 m |
| Altezza min di lavoro* | 6.900 mm |
| Trasporto | |
| Lunghezza | 11.000 mm |
| Larghezza | 2.490 mm |
| Altezza | 3.150 mm |
| Peso | 27.000 kg |

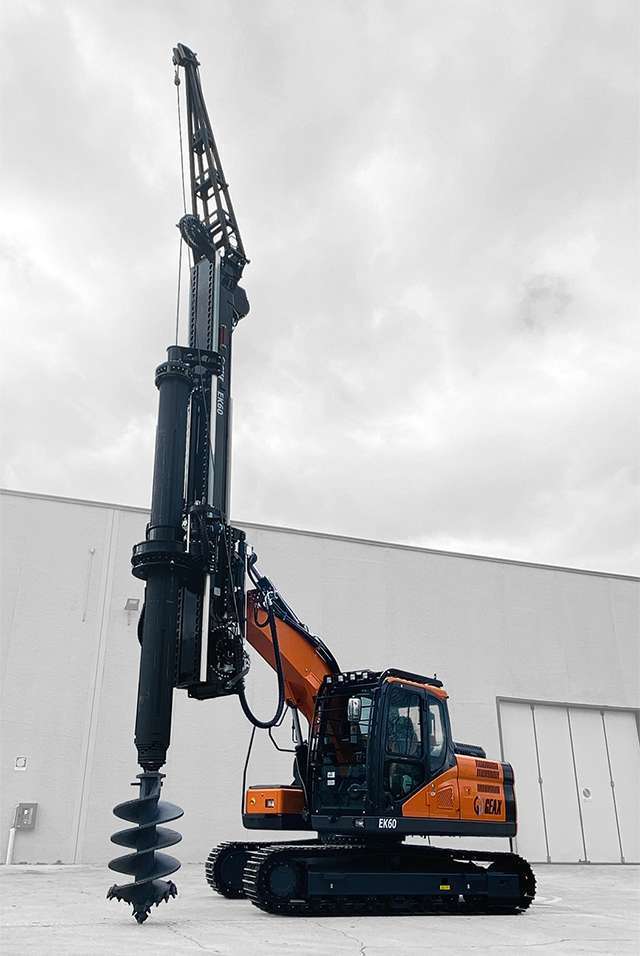

EK60
| Base | |
| Potenza motore | 86 kW – 115 hp |
| Lunghezza sottocarro | 3.755 mm |
| Larghezza sottocarro | 2.490 mm |
| Torre | |
| Inclinazione in avanti | >10° |
| Inclinazione indietro | >10° |
| Inclinazione laterale | ±6.5° |
| Corsa verticale torre | 1.600 mm |
| Rotary | |
| Coppia nominale | 55 kNm |
| Velocità di rotazione | 10 ÷ 55 rpm |
| Corsa rotary | 1.400 mm |
| Argani | |
| Tiro argano principale | 82 kN |
| Tiro argano ausiliario | 33 kN |
| Spinta/tiro | |
| Forza di spinta | 105 kN |
| Forza di estrazione | 110 kN |
| Corsa totale rotary | 3.000 mm |
| Perforazione | |
| Diametro massimo | 1.200 mm |
| Profondità massima | fino a 28 m |
| Altezza min di lavoro* | 5.300 mm |
| Trasporto | |
| Lunghezza | 8.900 mm |
| Larghezza | 2.490 mm |
| Altezza | 2.900 mm |
| Peso | 21.000 kg |

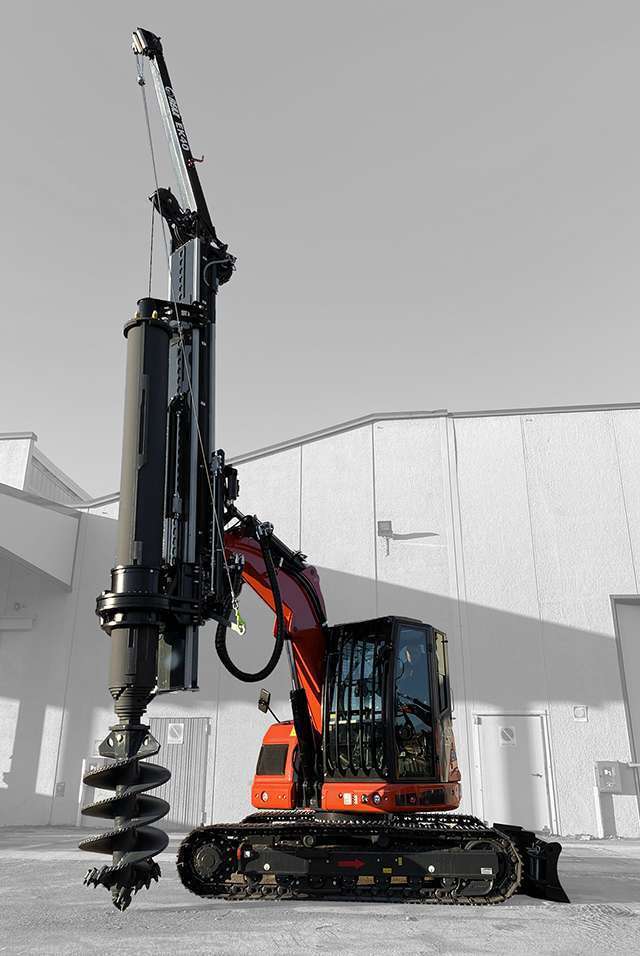

EK40
| Base | ||
| Potenza motore | 53.7 kW – 73 hp | |
| Lunghezza sottocarro | 3.080 mm | |
| Larghezza sottocarro | 2.320 – 2.320/2.920 mm | |
| Torre | ||
| Inclinazione in avanti | >10° | |
| Inclinazione indietro | >10° | |
| Inclinazione laterale | ±6° | |
| Corsa verticale torre | 1.200 mm | |
| Rotary | ||
| Coppia nominale | 34 kNm | |
| Velocità di rotazione | 0 ÷ 55 rpm | |
| Corsa rotary | 1.000 mm | |
| Argani | ||
| Tiro argano principale | 58 kN | |
| Tiro argano ausiliario | 17 kN | |
| Spinta/tiro | ||
| Forza di spinta | 75 kN | |
| Forza di estrazione | 88 kN | |
| Corsa totale rotary | 2.200 mm | |
| Perforazione | ||
| Diametro massimo | 1.000 mm | |
| Profondità massima | 27 m | |
| Altezza min di lavoro | 4.050 mm | |
| Trasporto | ||
| Lunghezza | 7.100 mm | |
| Larghezza | 2.320 mm | |
| Altezza | 2.560 mm | |
| Peso | da 12.800 kg | |

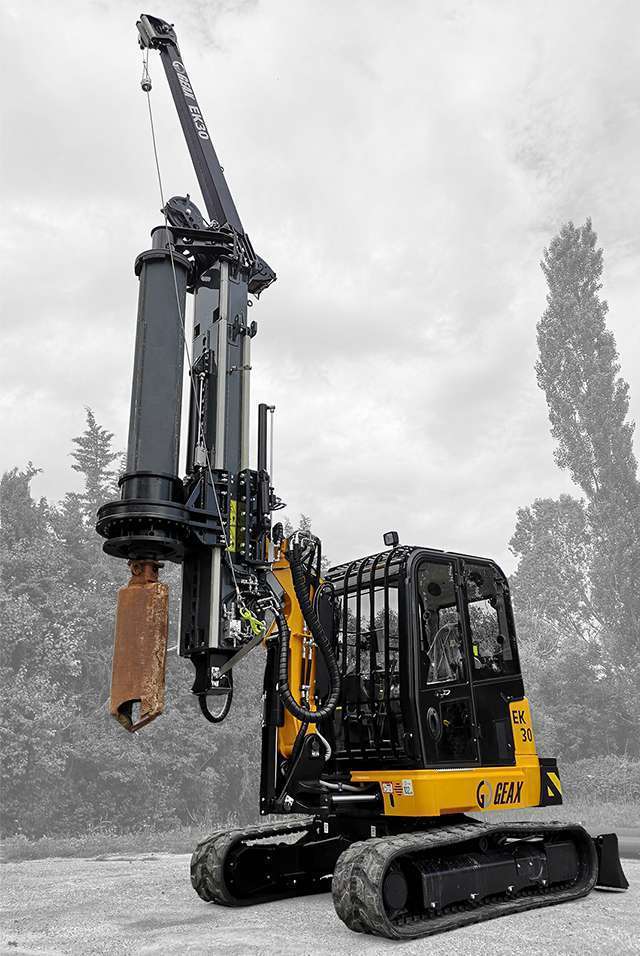

EK30
| Base | |
| Potenza motore | 36.2 kW – 48.5 hp |
| Lunghezza sottocarro | 2.500 mm |
| Larghezza sottocarro | 1.980 mm |
| Torre | |
| Inclinazione in avanti | >10° |
| Inclinazione indietro | >10° |
| Inclinazione laterale | ±6.5° |
| Corsa verticale torre | 1.200 mm |
| Rotary | |
| Coppia nominale | 27 kNm |
| Velocità di rotazione | 10 ÷ 45 rpm |
| Corsa rotary | 700 mm |
| Argani | |
| Tiro argano principale | 35 kN |
| Tiro argano ausiliario | 16 kN |
| Spinta/tiro | |
| Forza di spinta | 55 kN |
| Forza di estrazione | 70 kN |
| Corsa totale rotary | 1.900 mm |
| Perforazione | |
| Diametro massimo | 800 mm |
| Profondità massima | 16 m |
| Altezza min di lavoro | 3.930mm |
| Trasporto | |
| Lunghezza | 5.500 mm |
| Larghezza | 1.980 mm |
| Altezza | 2.550 mm |
| Peso | 10.000 kg |
